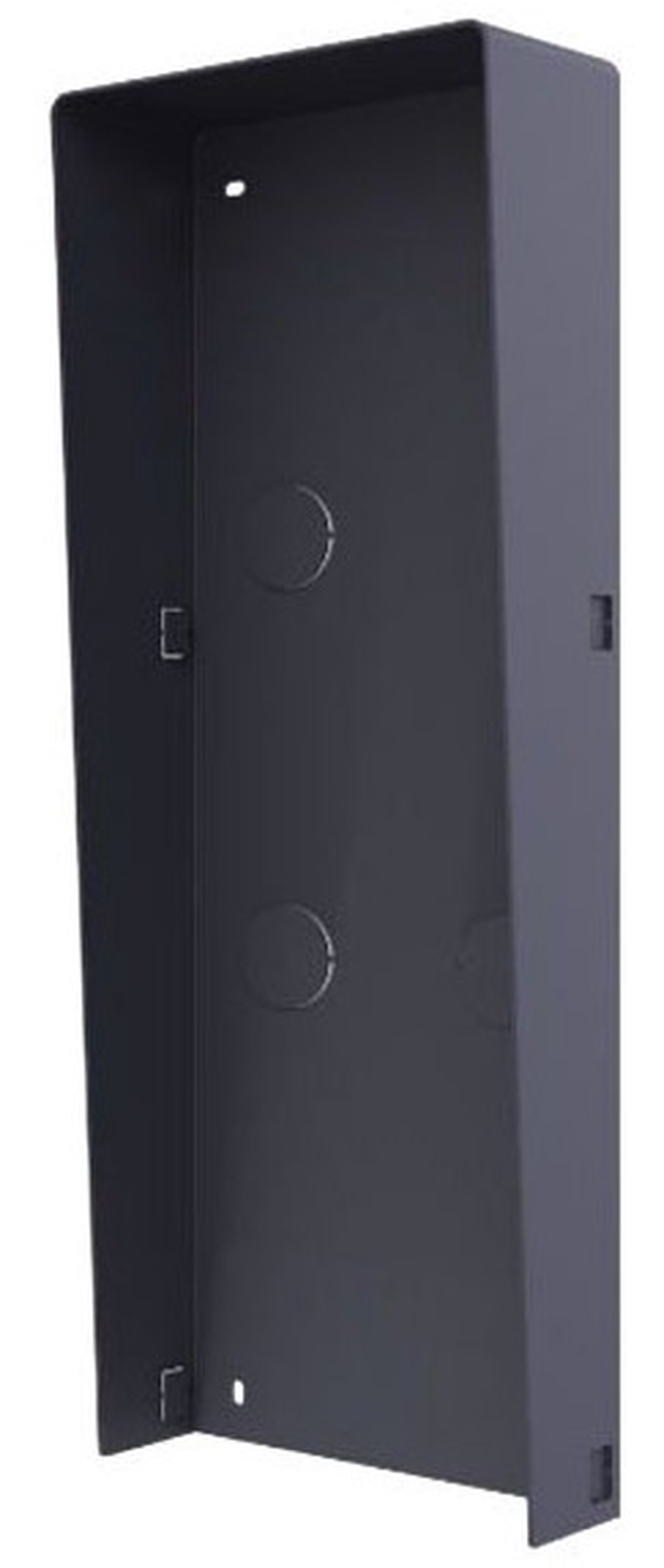

Korpusa apvalks Hikvision DS-KABD8003-RS3

1. Uzlīmējiet uz sienas 1 uzlīmi. Pārliecinieties, ka uzlīme ir izlīdzināta, veicot mērījumus ar gradientometru.

• Izurbiet 4 caurumus, kas atbilst uzlīmes skrūvju atverēm.
• Ieteicamais caurumu izmērs ir 6 (diametrs) × 25 (dziļums) mm.

2. Noņemiet uzlīmi un ievietojiet paplašināšanas uzmavas skrūvju caurumos.

• Piestipriniet montāžas rāmi un aizsargsienu pie sienas ar 4 izplešanās skrūvēm.
• Vītņojiet moduļu savienojuma līnijas pāri rāmja vītņu caurumiem.
• Galvenā bloka savienojošās līnijas pārvelciet pāri vītņu caurumiem uz augšējo režģi.
• Pievienojiet kabeļus un moduļa 1 savienojuma līniju attiecīgajām galvenās vienības saskarnēm, pēc tam ievietojiet galveno vienību augšējā režģī.
• Pievienojiet moduļa savienojošās līnijas1 otru galu apakšmoduļa ieejas saskarnei. Savienojiet divus apakšmoduļus, izmantojot moduļa savienojuma līniju 2.
• Sakārtojiet līniju ar kabeļu saiti iepakojumā.

3. Pēc vadu savienošanas ievietojiet moduļus rāmī. Galvenais modulis jānovieto augšējā režģī.

4. Izmantojot iepakojumā esošo sešstūra atslēgu, piestipriniet vāku pie rāmja.
