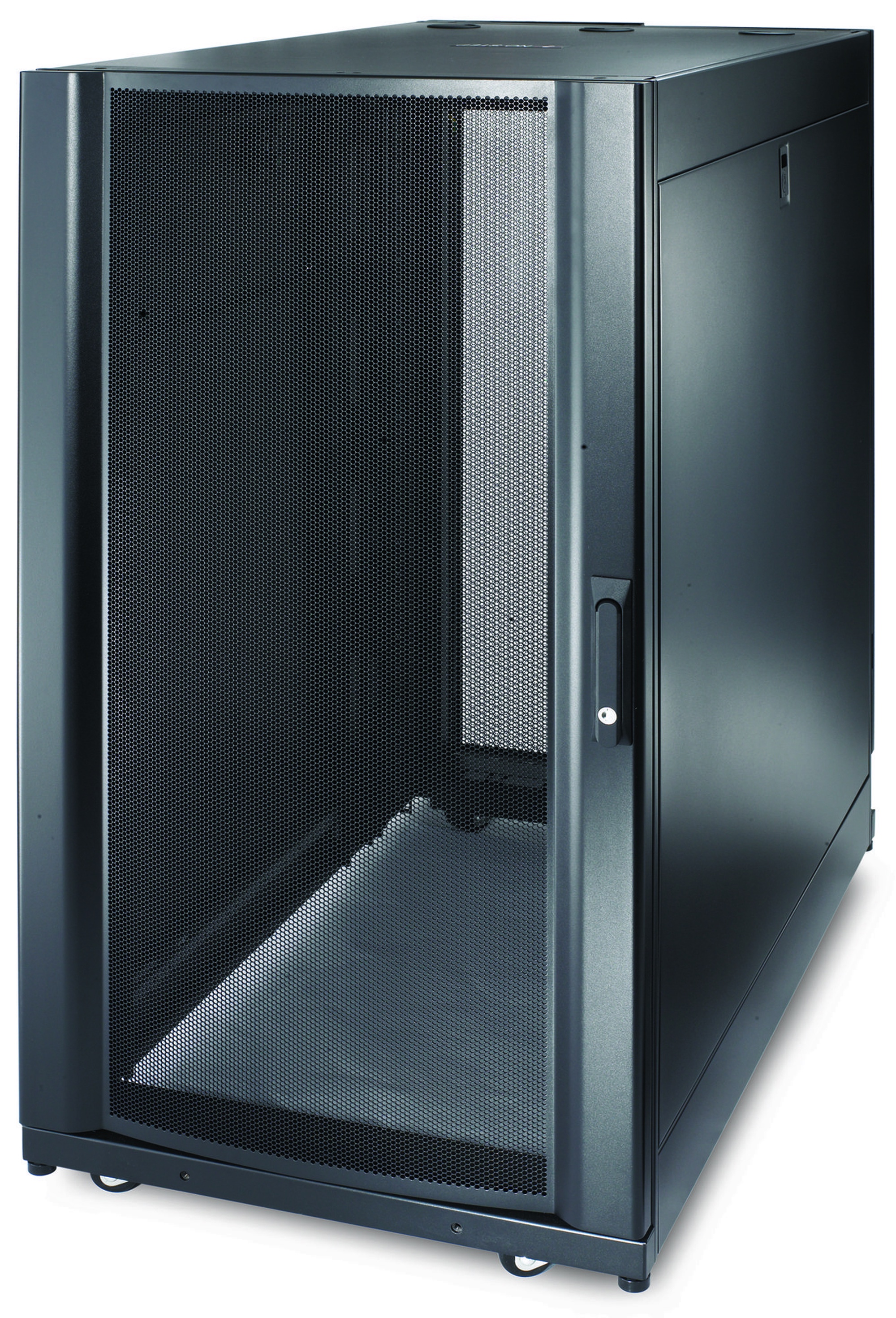

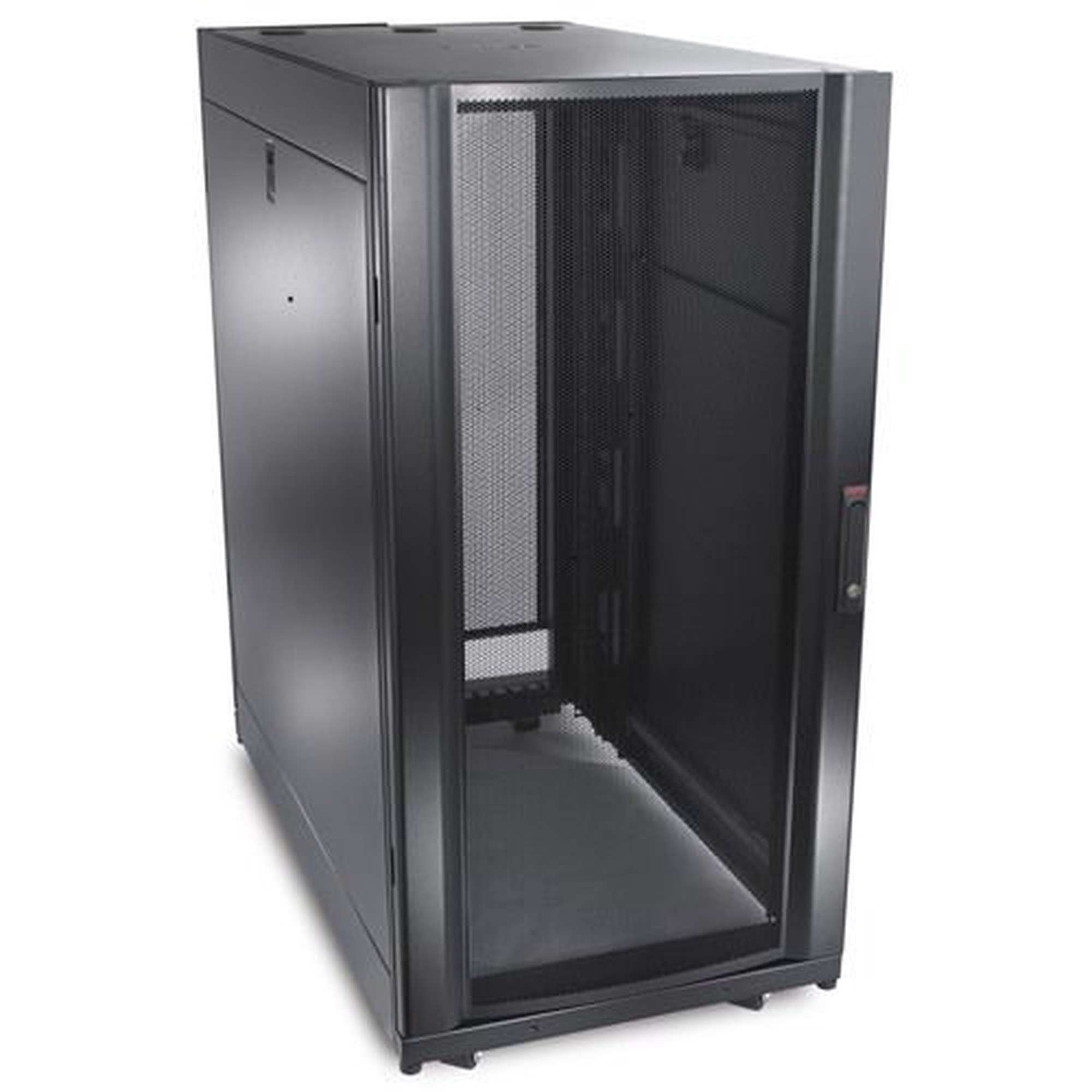

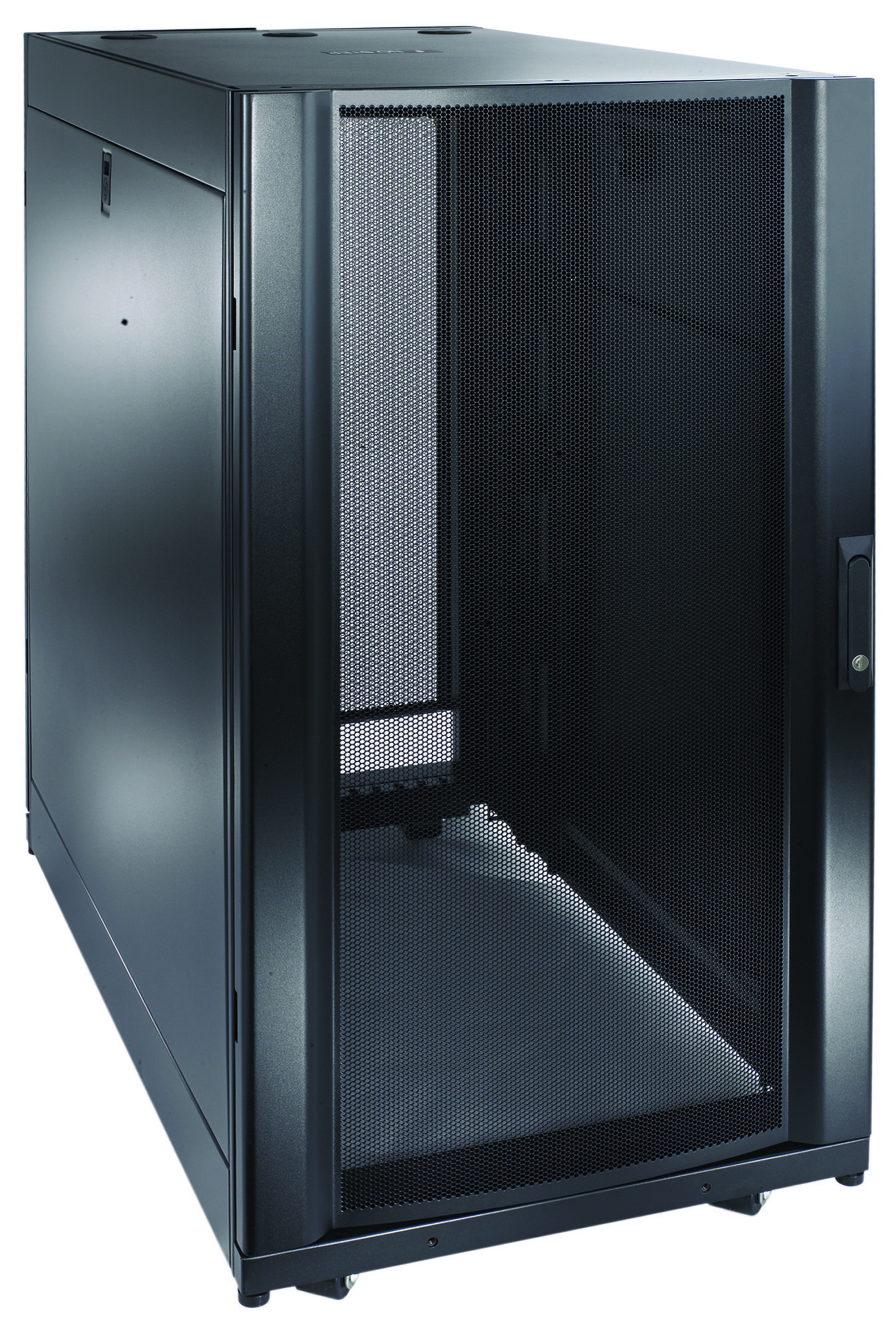

Serveru skapis APC NetShelter SX AR3104

Pierādīts rāmja dizains, smagas kalibra montāžas sliedes un smagsvara ritenīši nodrošina 3000 lb (1364 kg) statisko (izlīdzinošās kājas) un 2250 lb (1023 kg) dinamisko (ritenīši) slodzes vērtējumu. Korpusi ir pārbaudīti un apstiprināti kombinēšanai ar atbilstošiem skrūvējamiem piederumiem, lai atbilstu dažādām seismiskajām prasībām. Skatiet apc.com, lai iegūtu produkta dokumentāciju par konkrētām prasībām.

Jumts, sānu paneļi un priekšējie un aizmugurējie durvis ir iezemēti korpusa rāmī. Rāmī ir astoņi papildu elektriskās iezemēšanas ieliktņi ārējai iezemēšanai.

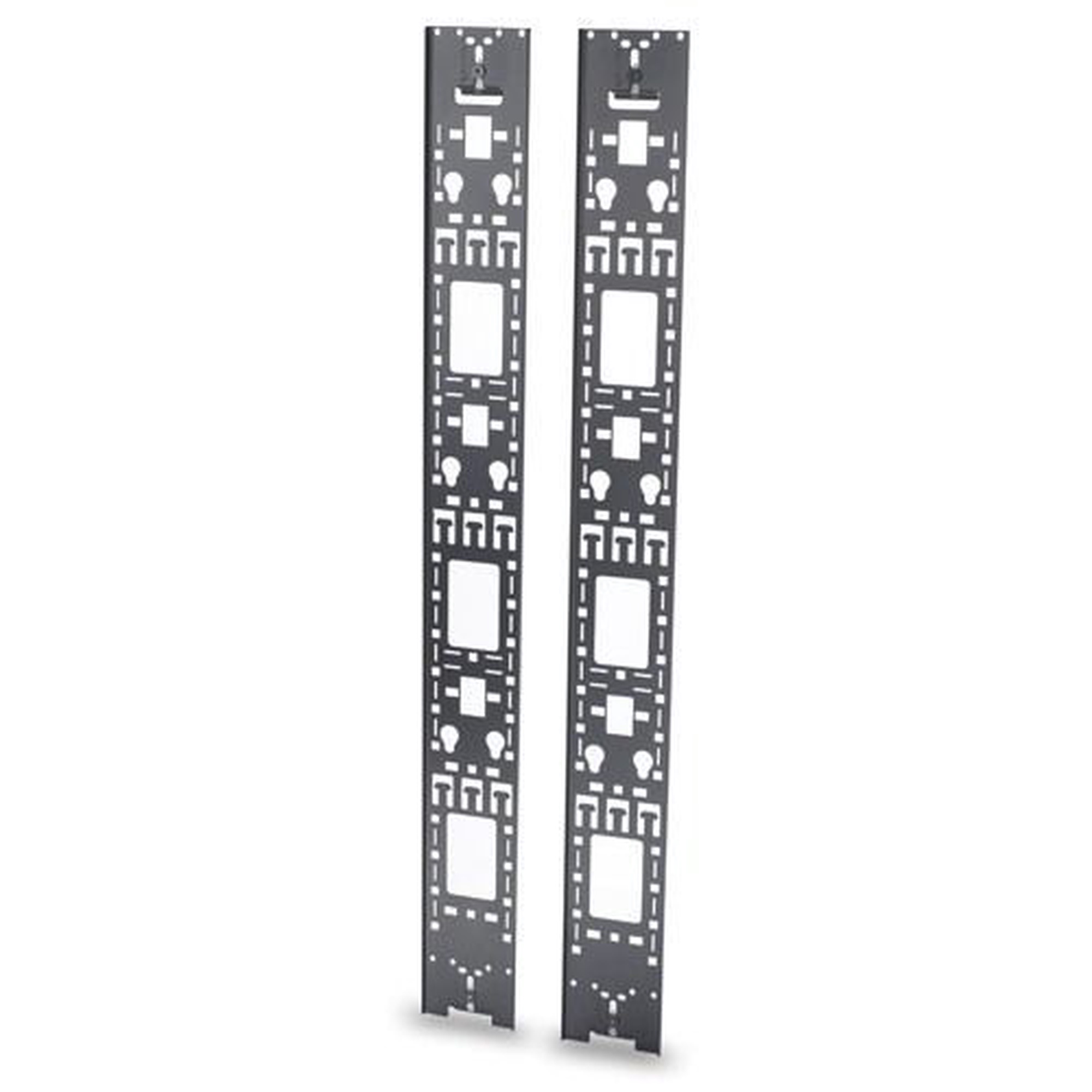

Integrētais un regulējamais aizmugurējais piederumu kanāls nodrošina nulles U montāžas vietas bezrīku piederumiem. Katram kanālam ir divas montāžas atveres, lai atbalstītu līdz pat četru piederumu kombināciju, piemēram, PDU un vertikālos kabeļu organizatorus. 1070 mm (42 collas), 825 mm (32 collas) un dziļi korpusi un tīkla korpusi ietver divus kanālus. 1200 mm (48 collas) dziļi korpusi ietver četrus kanālus. Kanāli ir rūpnīcā iepriekš instalēti korpusa aizmugurē, bet tos var pārvietot uz citām korpusa vietām gar sānu stiprinājumiem, lai pārvietotu kabeļu vadību vietās, kur tā ir visvairāk nepieciešama.

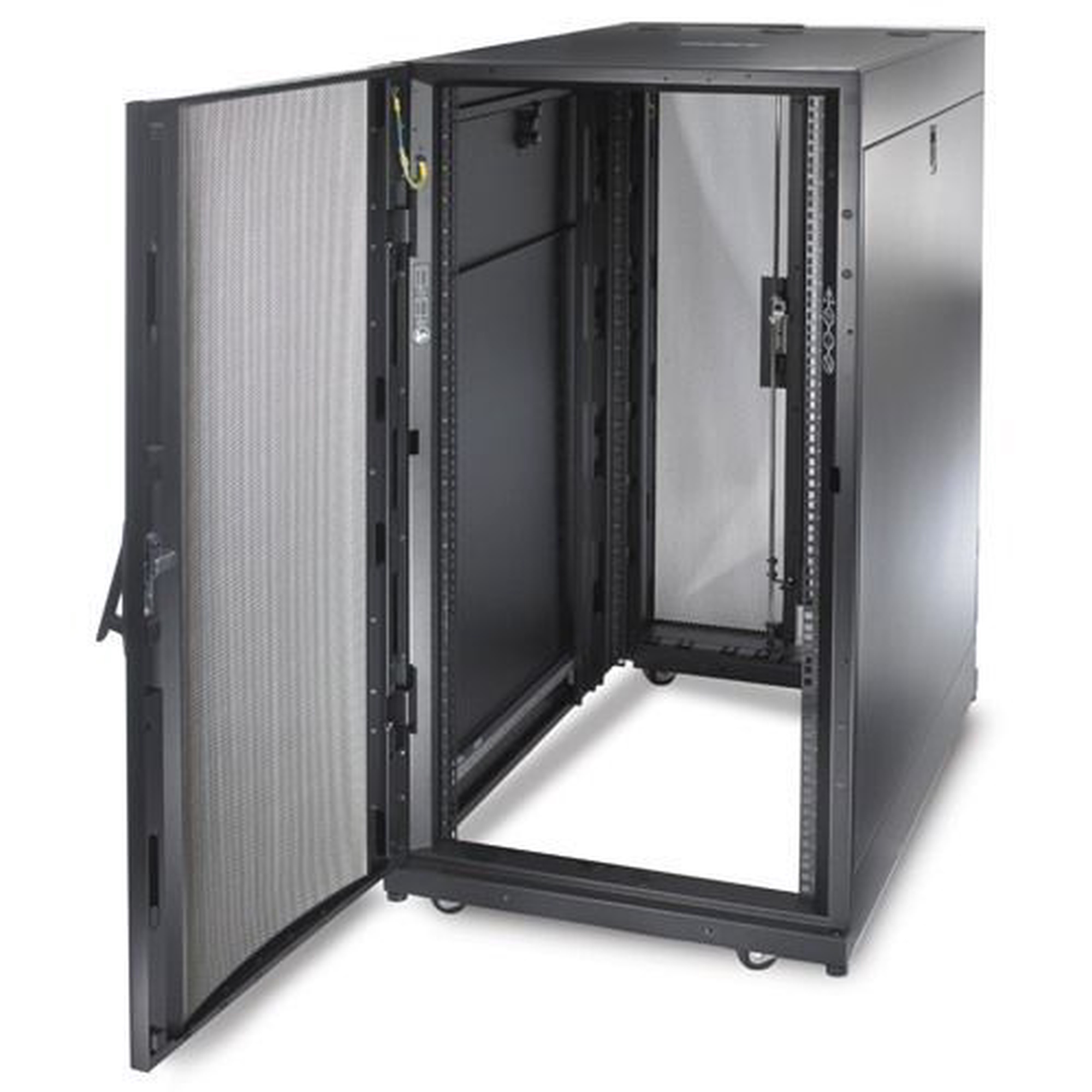

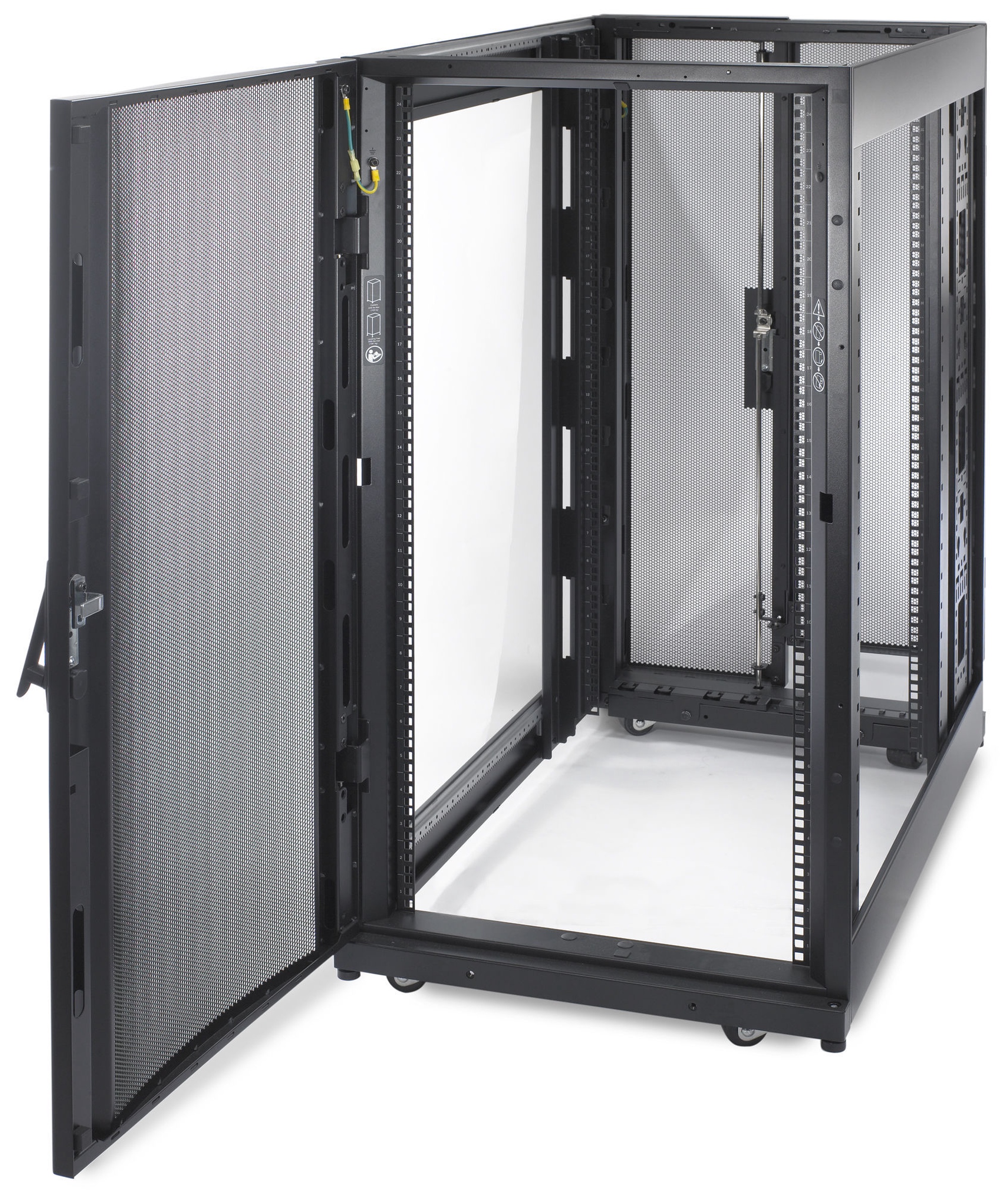

Sadalītas aizmugurējās durvis uzlabo piekļuvi un apkalpojamību pie rievu iekārtu aizmugures. Sadalītas aizmugurējās durvis palīdz maksimāli izmantot grīdas platību. Lai durvis varētu atvērt, aiz korpusiem ir nepieciešams tikai 11 collu (279 mm) atstarpe.

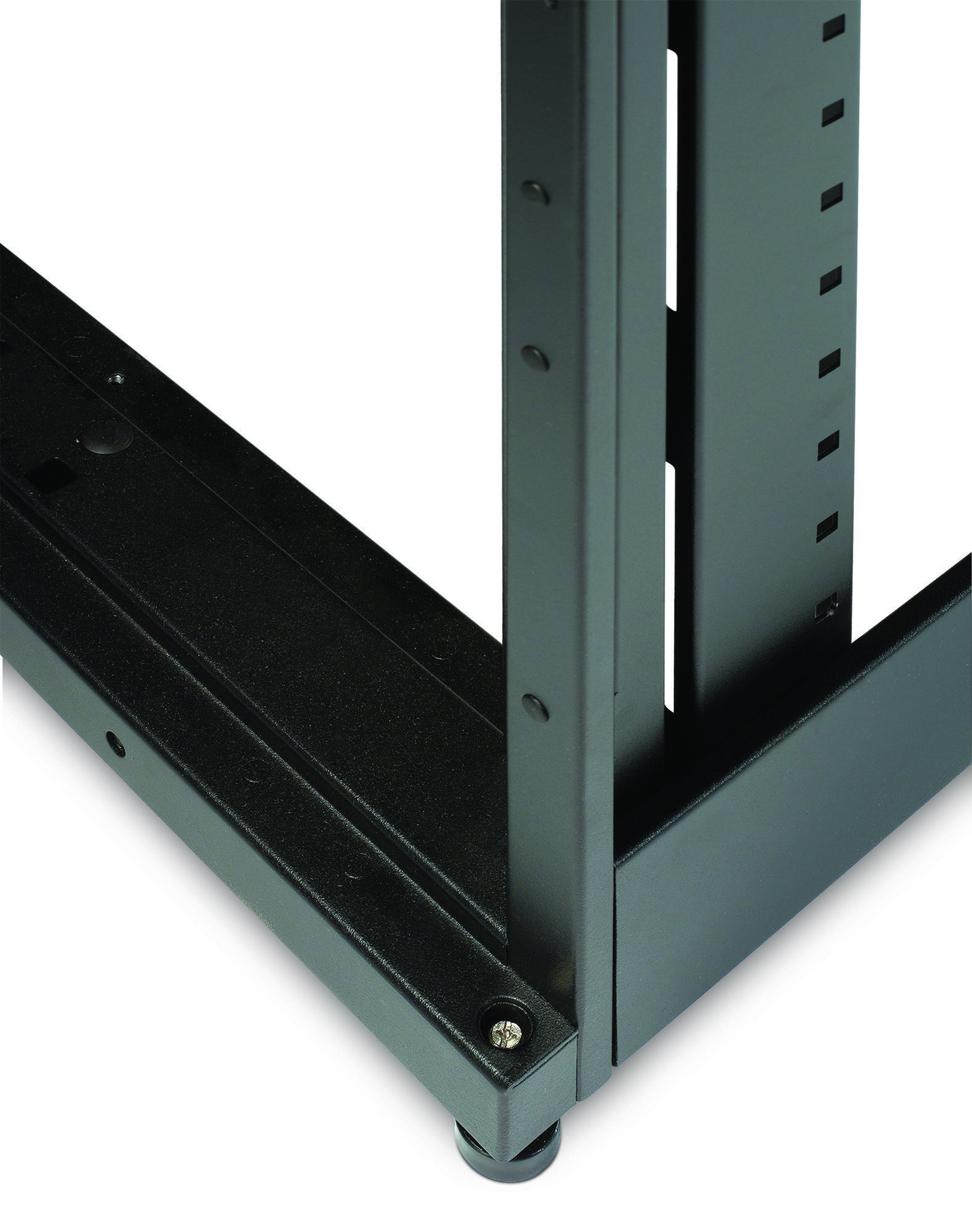

Vertikālās montāžas sliedes var regulēt 1/4 collu (6,4 mm) intervālos, aptverot gandrīz visas IT iekārtu montāžas prasības. Korpusa montāžas sliedēs un sānu stiprinājumos integrētā vienkāršā izlīdzināšanas funkcija nodrošina ātru izlīdzināšanas pārbaudi bez instrumentu palīdzības. U pozīcijas ir numerētas priekšpusē un aizmugurē, lai ātri instalētu iekārtas.

Korpusa ATO (Assemble-to-Order) iespējas nodrošina korpusa klientiem pielāgošanas līmeni, kas pārsniedz standarta korpusa modeļus. Šī pielāgošana ir ierobežota ar paša korpusa montāžu un neietver papildu korpusam uzstādītus komponentus. Piemēram, korpusu var samontēt bez sānu paneļiem, durvīm vai bez sānu paneļiem un durvīm. Skatiet apc.com, lai iegūtu korpusa izmēru opcijas un pieejamību.

Korpusi ar šoka iepakojumu ir standarta korpusi, kuru iepakojuma konstrukcijā un korpusa montāžā ir paredzēts sūtīt korpusus ar tajos iestatītām iekārtām. Plaša nozares pieredze ar vadošajiem IT ražotājiem un nesen iegūtā Cisco® sertifikācija Cisco Unified Computing Systems (UCS) priekšmontāžai un piegādei. Skatiet apc.com, lai iegūtu korpusa izmēru opcijas un pieejamību.

Korpusi ietver iepriekš uzstādītu savienošanas aparatūru, lai savienotu korpusus rindā un nodrošinātu korpusam papildu stabilitāti. Iepriekš instalētā savienošanas aparatūra ietver atveres savienošanai ar blakus esošo korpusu 600 mm centros vai 24 collu centros atkarībā no grīdas plānojuma.

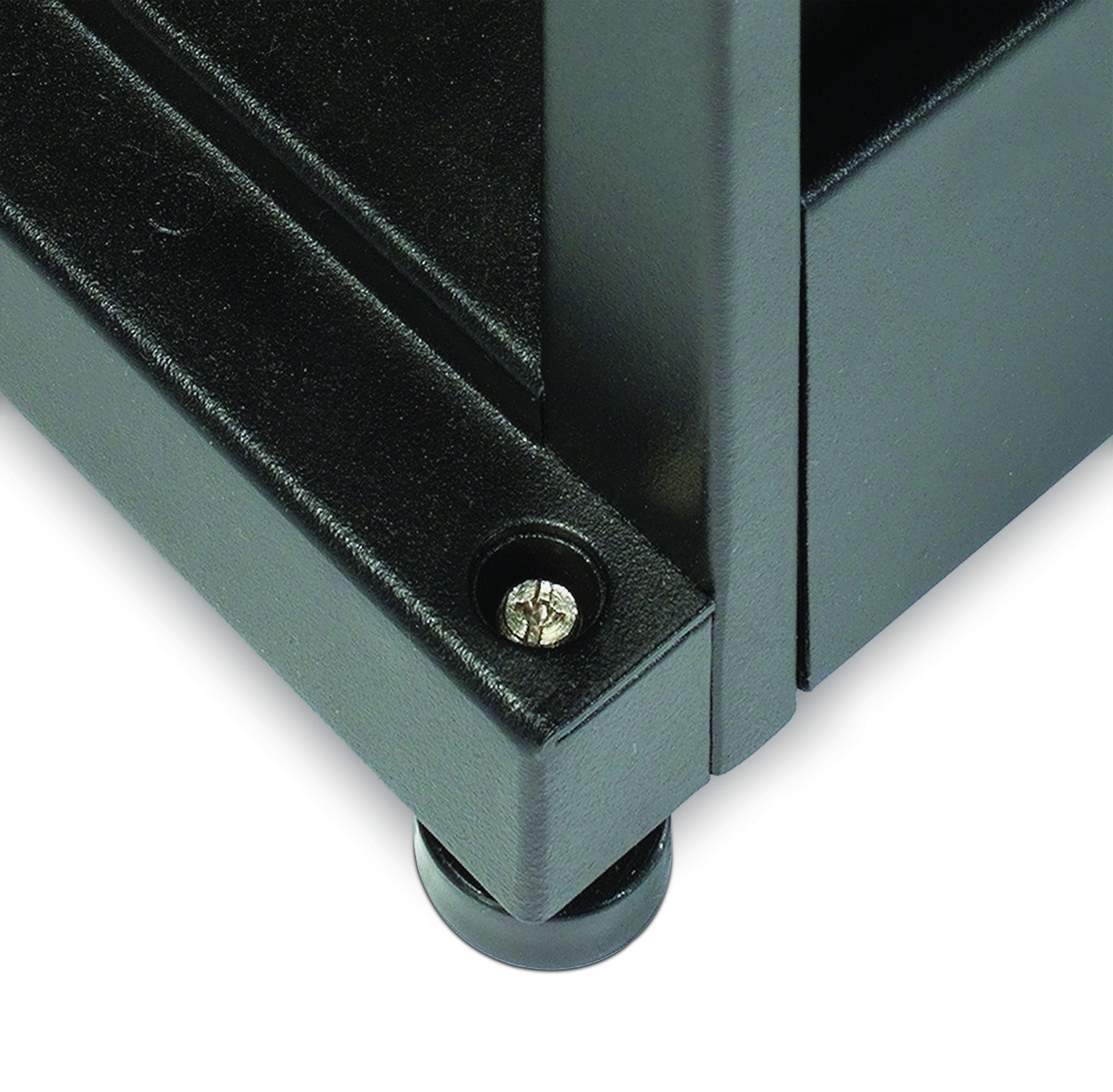

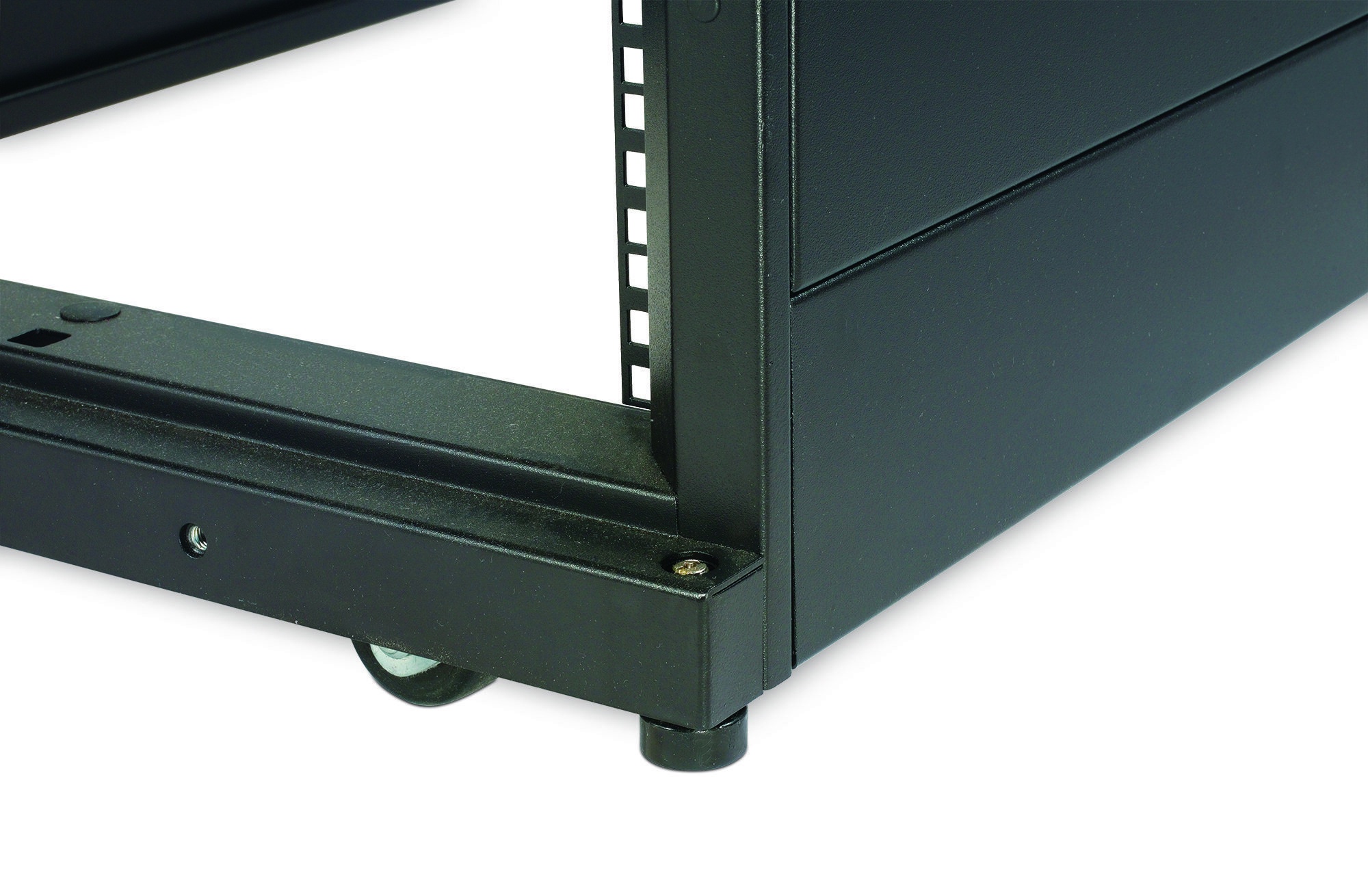

Korpusi tiek piegādāti standarta veidā gan ar izlīdzināšanas kājām, gan ar riteņiem. Izlīdzināšanas kājas var ātri regulēt, izmantojot skrūvgriezi vai urbi, novēršot nepieciešamību sasniegt apakšpusi ar uzgriežņu atslēgu.

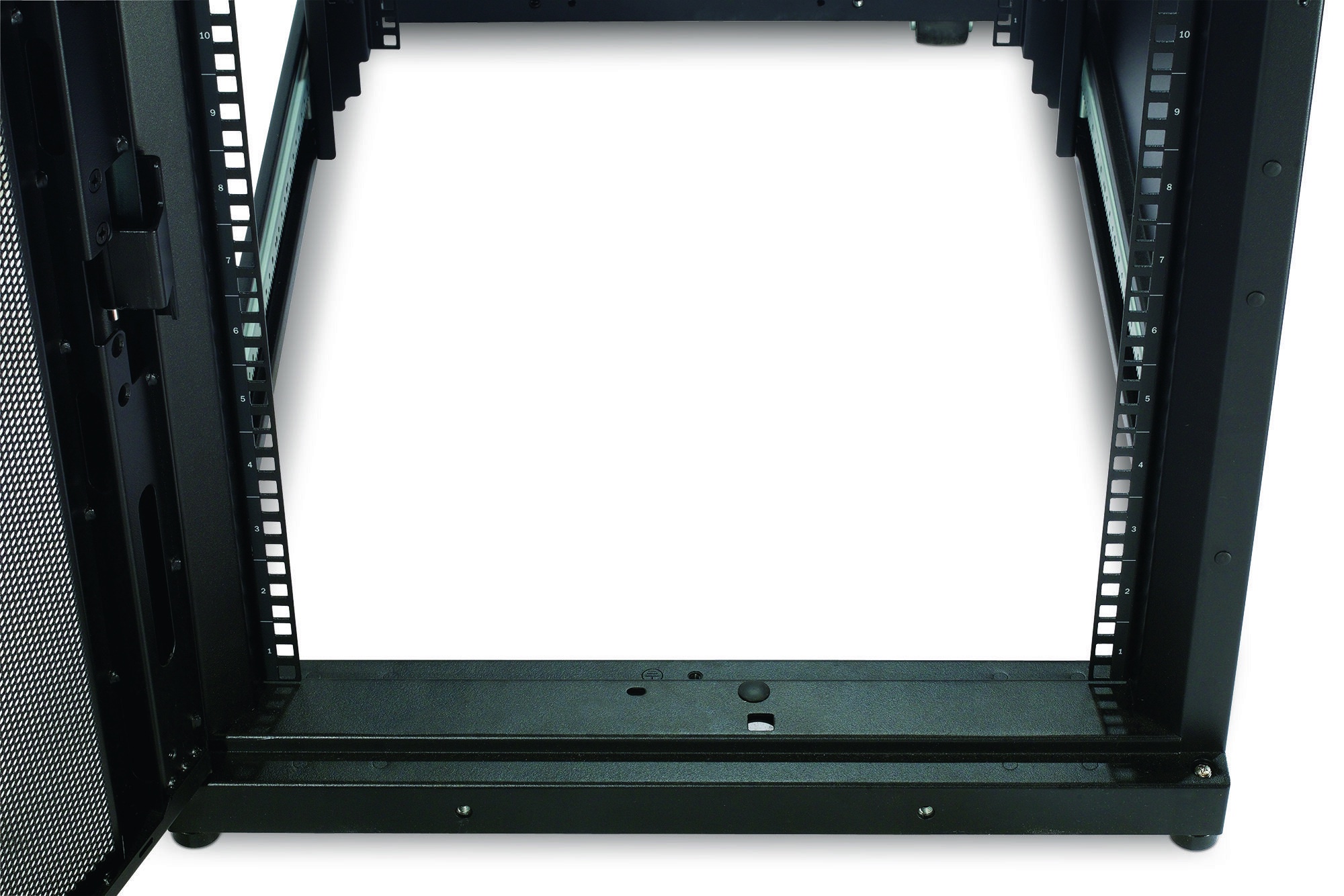

Lielas kabeļu piekļuves atveres jumtā nodrošina piekļuvi gaisa kabeļu izvadīšanai. Apakšējā dizains nodrošina netraucētu kabeļu piekļuvi caur paaugstinātu grīdu. Jumtā ir atveres ar iepriekš instalētām otu sloksnēm vietās, kas ir novirzītas uz korpusa priekšpusi, lai ļautu datu kabeļu iziešanai un nodrošinātu gaisa aizturēšanu.

Visi korpusi tiek piegādāti standarta veidā ar aparatūras maisu, kas ietver IT iekārtu montāžas aparatūru un instrumentus vienkāršai korpusa regulēšanai.

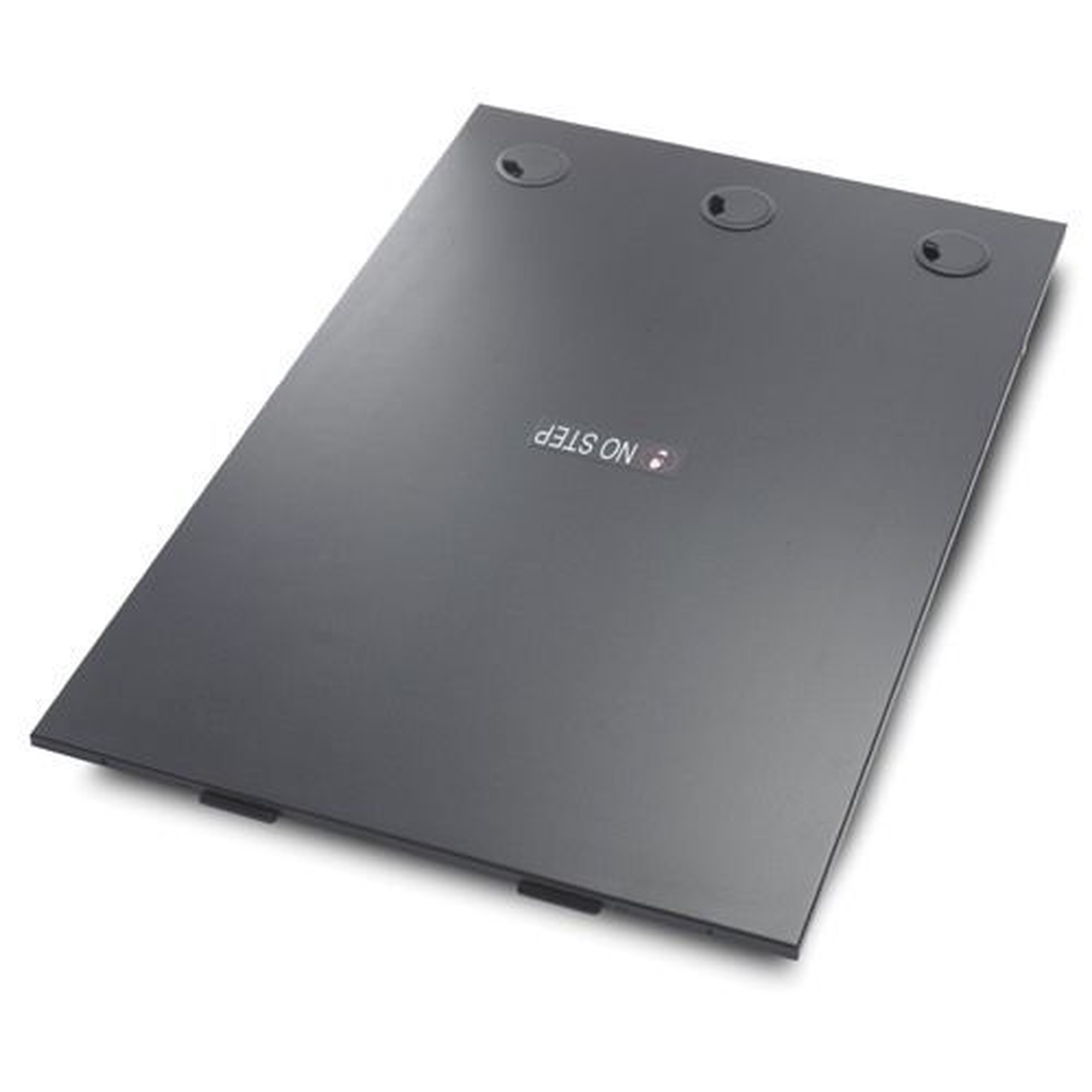

Jumtu var noņemt ar vienkāršām stiprinājuma tapām ar eņģēm, lai nodrošinātu piekļuvi iekārtu instalēšanas laikā vai pat tad, ja kabeļi jau ir uzstādīti un novirzīti caur kabeļu atverēm. Kad jumts ir noņemts, to var apgriezt, lai pārvietotu lielākas kabeļu atveres, lai izvietotu to strāvas sadales spraudņus un savienotājus.

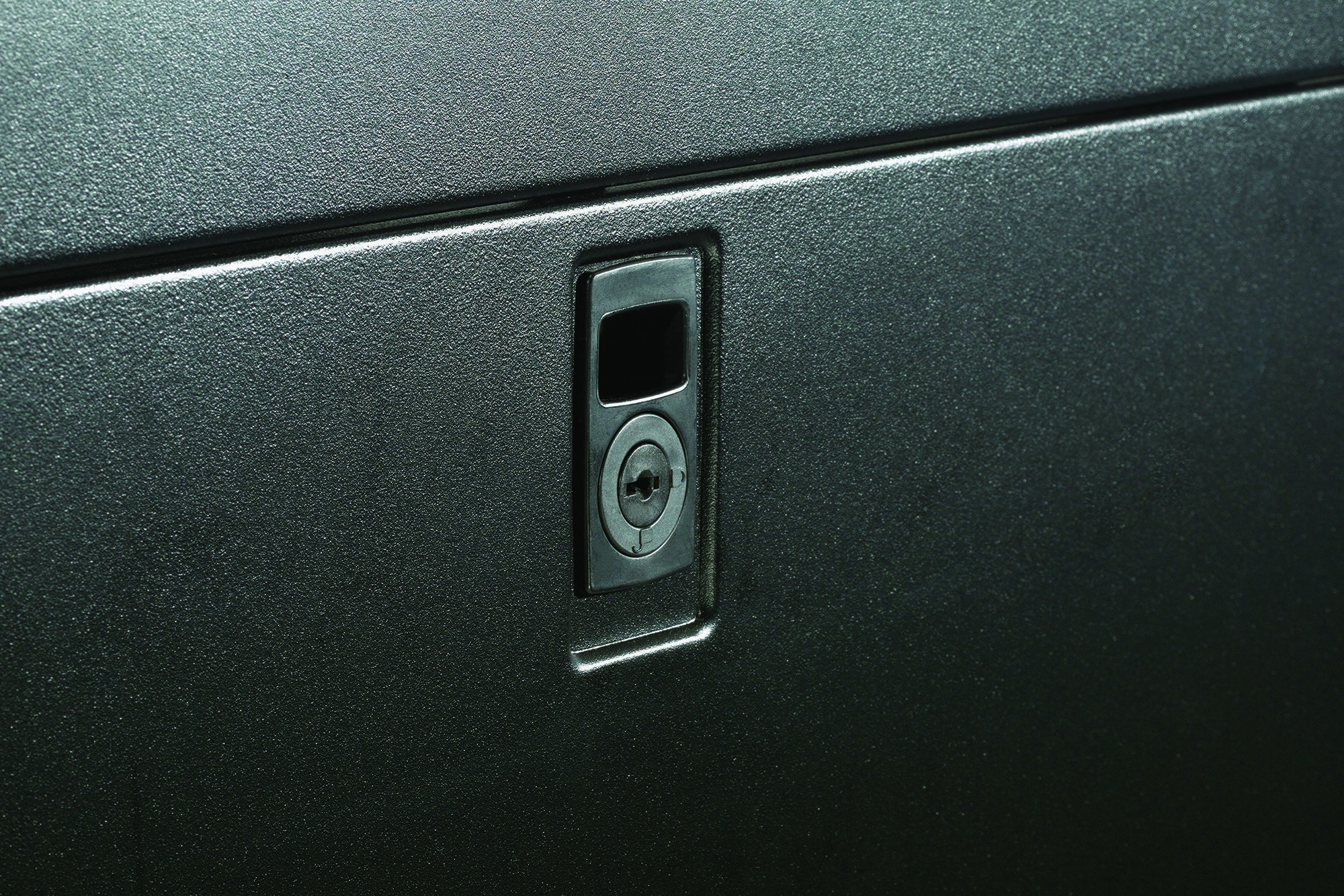

Pusaugstuma ātri atvienojamie sānu paneļi samazina izmērus un svaru, lai atvieglotu apstrādi un piekļuvi iekārtām. Sānu paneļi ir bloķējami, izmantojot vienu atslēgu kopā ar durvīm. Tagad ir pieejamas sānu paneļu opcijas, kas ir integrētas ar iziešanas atverēm un otu sloksnēm, kas ļauj novirzīt kabeļus uz blakus esošajām statīvu rindām, vienlaikus saglabājot pareizu gaisa plūsmu.

Iekārtu montāžas sliedes ietver nulles U montāžas atveres blakus EIA 19 collu montāžas vietai, kas ļauj instalēt datu sadales kabeļu (DDC) plākšņu sistēmas, neaizņemot kritisko iekārtu U vietu. AV un tīkla iekārtu korpusa konstrukcijās nav atvērumu DDC kabeļu integrēšanai. Šiem korpusiem ir pieejamas arī citas 1U, 2U un aizmugurējā korpusa nulles U opcijas.

Integrētas silmapoltu atveres korpusa rāmja augšpusē ļauj pacelt korpusu, lai to pārvietotu un novietotu, izmantojot silmapoltu pacelšanas mehānismus. Sīkāku informāciju par silmapoltu prasībām un korpusa svara ierobežojumiem skatiet korpusa lietotāja dokumentācijā.

Priekšējo durvis var pārvietot uz pretējo pusi vai apmainīt ar aizmugurējām durvīm. Durvis ir viegli noņemamas ar vienkāršu noņemšanas konstrukciju.

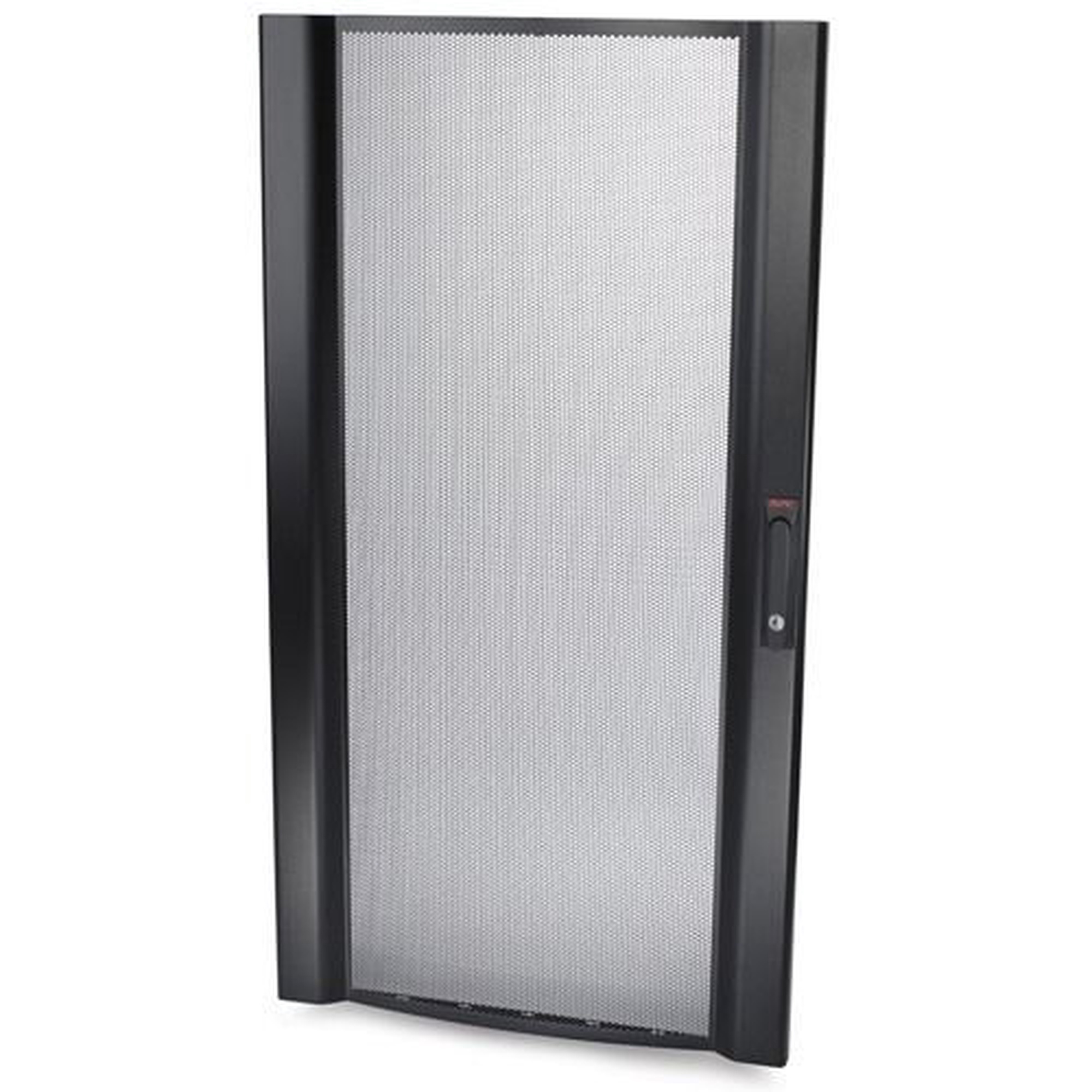

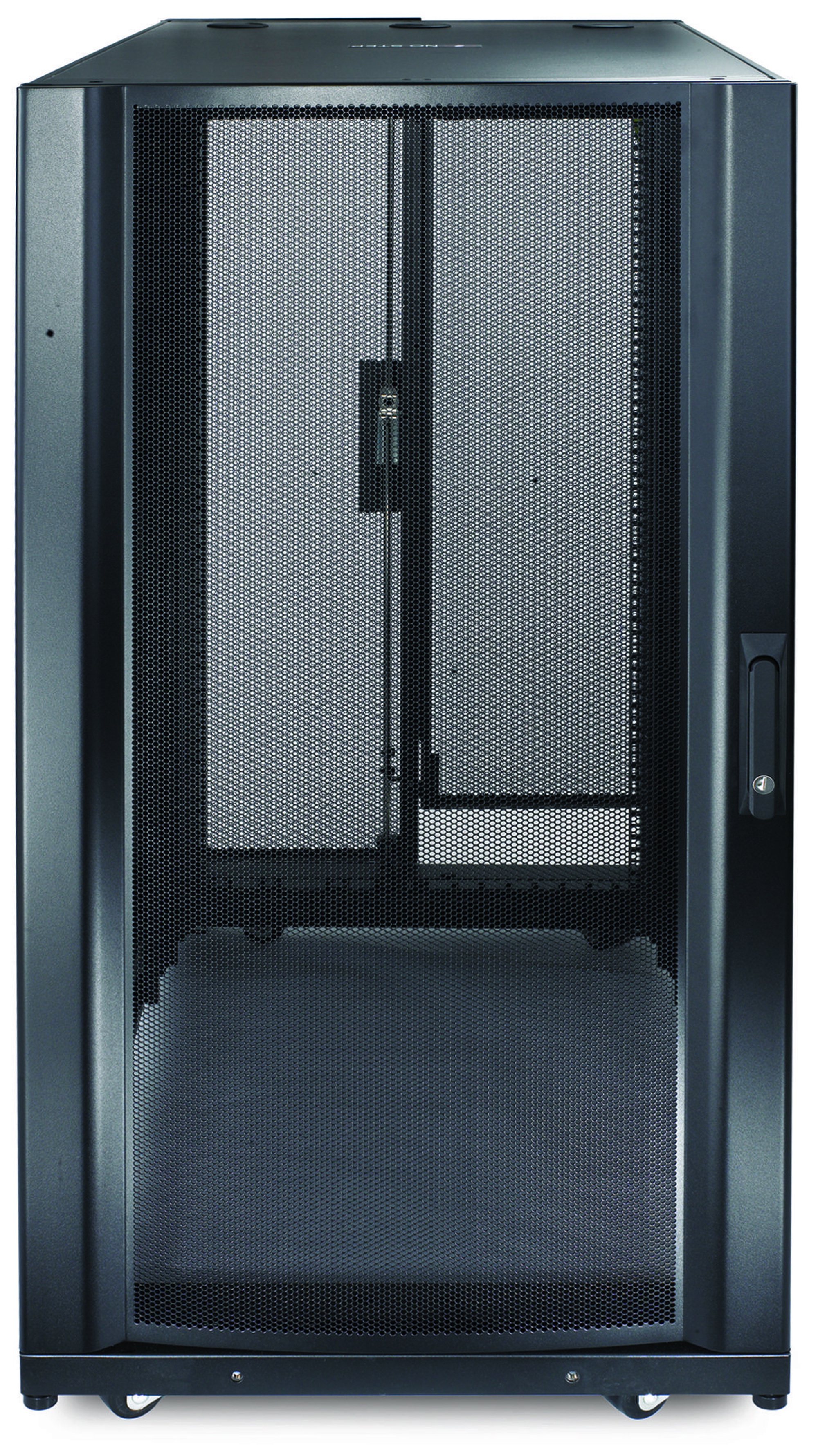

Perforētas priekšējās un aizmugurējās durvis nodrošina pietiekamu ventilāciju serveriem un tīkla iekārtām. Priekšējo durvju perforētā zona ir optimizēta ar izliektu profilu, lai nodrošinātu lielāku virsmas laukumu un atļautu lielāku perforācijas klājumu un augstāku perforācijas vērtējumu.

Nav nepieciešams tērēt stundas, izvēloties un apkopojot desmitiem detaļu numurus, lai izveidotu vienu korpusu. Schneider Electric ir padarījis to vienkāršu, apstrādājot detaļas un nodrošinot pilnus korpusus ar vienu detaļas numuru.

Schneider Electric dzesēšanas, strāvas sadales un kabeļu vadības produkti darbojas perfekti kopā ar IT korpusiem, nodrošinot pilnīgu infrastruktūras atbalsta sistēmu.

Tootāja neitrāla montāža, kas garantē saderību ar visām EIA-310 standarta atbilstošām 19 collu iekārtām. Naudas atgriešanas garantija „Fits Like a Glove“ nodrošina mieru, ka visas jūsu EIA-310-E standarta atbilstošās statīva montāžas iekārtas fiziski ietilps NetShelter.

NetShelter SX korpusi ir optimizēti lietošanai ar lielas ietilpības kabeļu vadības sistēmām, kas tiek piestiprinātas pie iekārtu montāžas sliedēm iekšpusē korpusiem, kas ir izlīdzinātas ar iekārtu montāžas U vietām un nodrošina kanālus kabeļu maršrutēšanai un vadībai.

Saderīgs ar dažādiem Schneider Electric statīva piederumu produktiem, lai nodrošinātu iespēju izveidot pilnīgu statīva sistēmu. Konfigurējiet statīva risinājumus, izmantojot nozares vadošo Schneider Electric Design Portal - Small IT Solution Designeri, kas ietver to produktu saderības pārbaudi un noderīgu trešo pušu iekārtu katalogu, kas palīdzēs vizualizēt jūsu ideālo statīva risinājumu.
