Testeris Noyafa Network Cable Tester, 12.7 cm x 8.8 cm x 22.8 cm

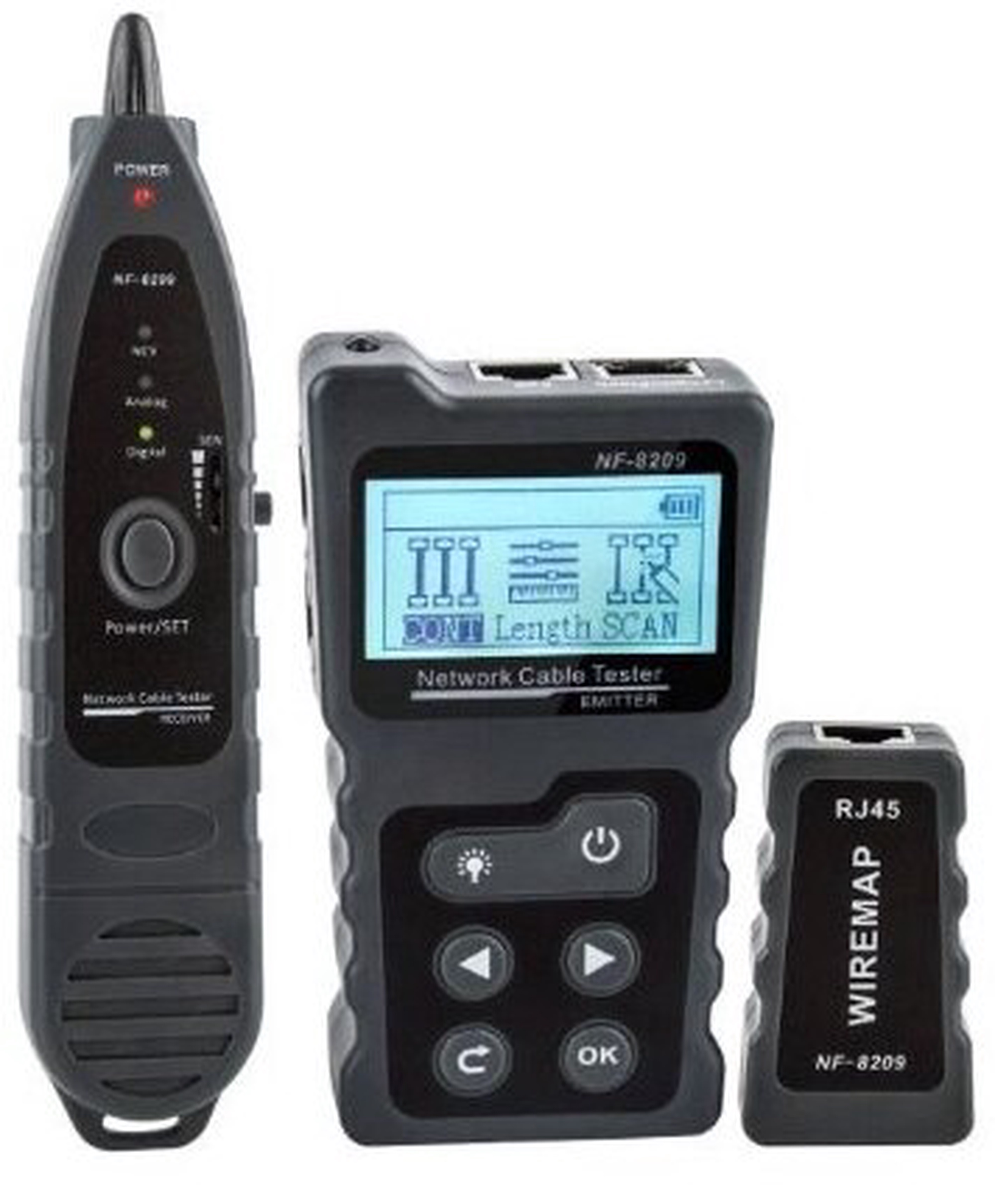

Tā ir nākamās paaudzes testēšanas ierīce, kas ietver analogo, digitālo un PoE (Power over Ethernet) darbības režīmus. Sastāv no raidītāja, uztvērēja un tālvadības pults.
Raidītājā un uztvērējā iebūvēts LED apgaismojums atvieglo darbu vājā apgaismojumā.
STP, UTP kabeļu testēšana: kabeļa garuma noteikšana; precīza attāluma līdz defektam noteikšana.
Lietošanai ar IEEE 802.3af / at un nestandarta PoE ierīcēm.
Uztvērējā ir iebūvēts maiņstrāvas/līdzstrāvas sprieguma mērītājs.

Funkcijas:

• Kabeļa integritātes skenēšana: Atklāj visus īssavienojumus, atklātus vai krustošos vadus abos galos, grafiski attēlo rezultātus.
• Kabeļa garuma iestatīšana: mēra kabeļa/pāra garumu, diapazons: 2,5 m ~ 200 m.
• PoE testēšana: PoE tips, spriegums, barošanas polaritāte, barošanas režīma indikatori.
• Mirgošanas funkcija - nosaka atbilstošo tīkla portu, pamatojoties uz pieslēgtā kabeļa frekvenci (mirgojot testera un centrmezgla/maršrutētāja portu lampiņām). Tiek parādīti tīkla ātruma un protokola indikatori.

Tehniskie dati:

• Testētie kabeļi: (CAT5e / CAT6a / CAT6 kategorijas) STP, UTP.
• Barošanas avots: 6R22 baterija, 9V (nav iekļauta komplektā) un AAA x3 baterijas (nav iekļautas komplektā).
• Maksimālais testējamā kabeļa garums: 600 m.
• Kabeļa garuma iestatīšanas diapazons: 2,5 m ~ 200 m.
• Kabeļa garuma iestatīšanas precizitāte: +/- 1.6m.
• Skenēšanas frekvence: 130 kHz.
• Maksimālais skenēšanas signāla spriegums: 9 +/- 1V p-p.
• Bojājumu atrašanās vieta: jā.
• Analogā/ciparu signāla skenēšana: jā.
• PoE testēšanas diapazons: DC 5-60V standarta / nestandarta PoE koncentrators.
• PoE sprieguma indikators: jā.
• PSE tips: standarta: IEEE802.3af / IEEE802.3at; nestandarta.
• Sprieguma aizsardzība: DC 48V 5mA.
• LCD ekrāns: LCD: 128x64 punktu matrica ar apgaismojumu.
